合金鋼材料，鍍鎳。內部灌膠密封，輪輻式結構，膠封，壓向承載。
防護等級IP67
適用于電子汽車衡、料斗秤等各類電子稱重設備。
推薦選擇型號：
| 0.5t-3t | C3 | H2F-C3-xxt-3T6 |
| 5t,10t | C2 | H2F-C2-xxt-4T6 |
| 15t,20t,30t,50t | C1 | H2F-C1-xxt-5T6 |
技術指標
| 額定載荷 | t | 15/20/30/50 | 5/10/ | 0.5/1/2/3 |
| 精度 | C1 | C2 | C3 | |
| 最大檢定分度數 | n max | 1000 | 2000 | 3000 |
| 最小檢定分度值 | v min | Emax/3000 | Emax/5000 | Emax/7500 |
| 綜合誤差 | (%FS) | ≤±0.050 | ≤±0.030 | ≤±0.020 |
| 蠕變 | (%FS/30min) | ≤±0.038 | ≤±0.023 | ≤±0.016 |
| 溫度對輸出靈敏度的影響 | (%FS/10℃) | ≤±0.028 | ≤±0.017 | ≤±0.011 |
| 溫度對零點輸出的影響 | (%FS/10℃) | ≤±0.047 | ≤±0.029 | ≤±0.019 |
| 輸出靈敏度 | (mv/v) | 2.0±0.01 | ||
| 輸入阻抗 | (Ω) | 770±30 | ||
| 輸出阻抗 | (Ω) | 700±5 | ||
| 絕緣阻抗 | (MΩ) | ≥ 5000(50VDC) | ||
| 零點輸出 | (%FS) | ≤±1.5 | ||
| 溫度補償范圍 | (℃) | -10～+40 | ||
| 允許使用溫度范圍 | (℃) | -35～+70 | ||
| 推薦激勵電壓 | (V) | 5～12(DC) | ||
| 最大激勵電壓 | (V) | 18(DC) | ||
| 安全過載范圍 | (%FS) | 150 | ||
| 極限過載范圍 | (%FS) | 300 | ||

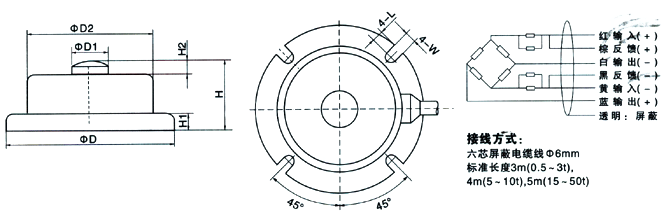

外形尺寸mm(inch)
| 量程 | D | D1 | D2 | H | H1 | H2 | L | W |
| 0.5,1.0 | 115(4.53) | 22(0.87) | 86(3.39) | 43(1.69) | 12(0.47) | 5(0.2) | 8(0.31) | 8.4(0.33) |
| 2.0 | 120(4.72) | 26(1.02) | 90(3.54) | 45(1.77) | 12(0.47) | 5(0.2) | 8(0.31) | 8.4(0.33) |
| 3.0 | 128(5.04) | 20(0.79) | 100(3.94) | 46(1.81) | 8(0.31) | 5(0.2) | 7(0.28) | 10.4(0.41) |
| 5.0 | 128(5.04) | 20(0.79) | 100(3.94) | 46(1.81) | 8(0.31) | 5(0.2) | 7(0.28) | 10.4(0.41) |
| 10 | 160(6.30) | 40(1.57) | 120(4.72) | 63(2.48) | 15(0.59) | 10(0.39) | 10(0.39) | 10.4(0.41) |
| 15 | 194(7.64) | 42(1.65) | 154(6.06) | 68(2.68) | 20(0.79) | 10(0.39) | 12(0.47) | 12.4(0.49) |
| 20 | 220(8.66) | 44(1.73) | 170(6.69) | 73(2.87) | 22(0.87) | 10(0.39) | 12(0.47) | 12.4(0.49) |
| 30 | 230(9.06) | 48(1.89) | 188(7.4) | 78(3.07) | 25(0.98) | 10(0.39) | 12(0.47) | 12.4(0.49) |
| 50 | 264(10.39) | 52(2.05) | 214(8.43) | 90(3.54) | 30(1.18) | 10(0.39) | 12(0.47) | 12.4(0.49) |
